İsti daldırma sinklənmiş U-kanallı polad dayaq dayağı

ZHONGTIAN-dan İsti Daldırma Sinklənmiş U Kanallı Polad Dəstəyi uzunmüddətli fotovoltaik quraşdırma tətbiqləri üçün nəzərdə tutulmuşdur. Q235B və ya Q355B isti yayılmış U-kanallı poladdan hazırlanmış və GB/T 13912-ə uyğun olaraq sinklənmiş, korroziyaya davamlılığı, struktur gücü, tənzimlənən quraşdırma və zavod parametrlərini birləşdirir. Yerə quraşdırılmış günəş fermaları, kənd təsərrüfatı PV, balıqçılıq PV, dam sistemləri və günəş avtomobil parkları üçün uyğundur.

Korroziyadan qorunma

İsti Daldırma Galvanizləmə

İsti Daldırma Sinklənmiş U Kanallı Polad Dəstəyi Polad altlıq ilə sink-dəmir ərintisi təbəqəsi təşkil edən isti daldırma sinklənmiş örtükdən istifadə edir. Kaplama güclü yapışma və kiçik səth zədələrinə qarşı katodik qoruma təmin edir.

Təqdim olunan məlumatlar sahilboyu, duz-qələvi, turşu-yağış və rütubətli mühitlərdə 500+ saat duz sprey müqavimətini və uzunmüddətli qorunma qabiliyyətini göstərir. Müvafiq şəraitdə, xidmət müddəti azaldılmış korroziya baxımı ilə təxminən 25 ilə çata bilər.

Emal davamlılığı

Sinklənmiş komponentlər qoruyucu örtüyü asanlıqla soymadan zavodda kəsmə, əyilmə, zımbalama və digər emalları dəstəkləyir. Əvvəlcədən emal yerində modifikasiyanı və ikinci dərəcəli antikorroziya müalicəsi ehtiyacını azaldır.

Struktur Performans

Polad Materiallar

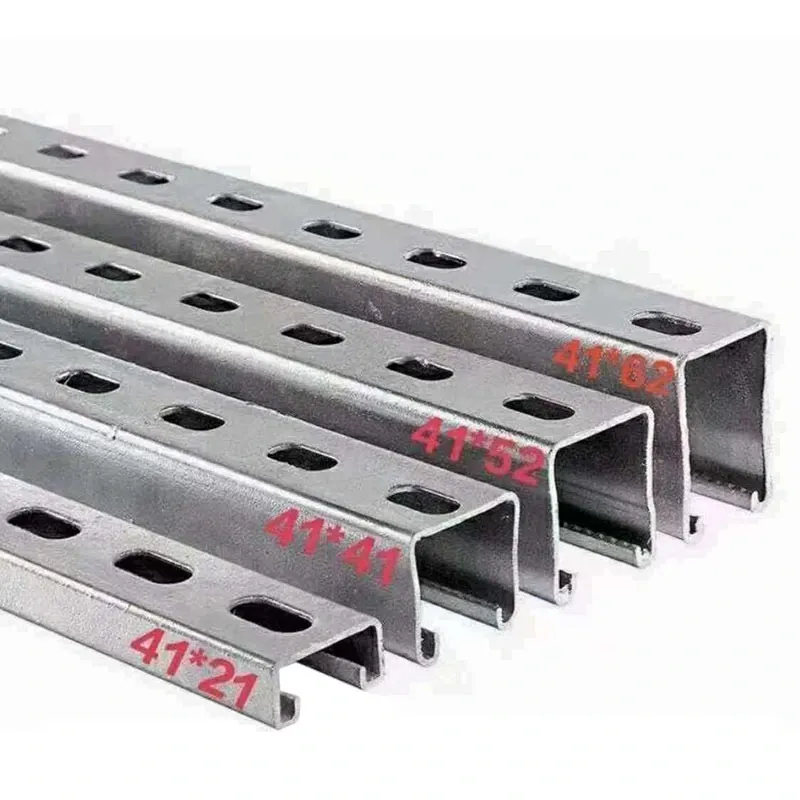

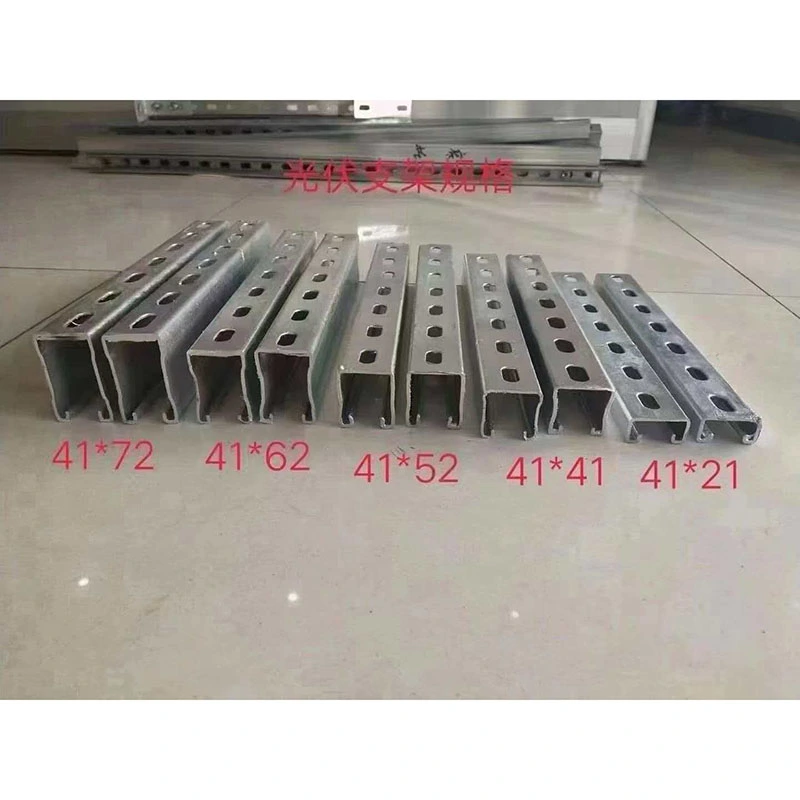

Q235B və Q355B isti yayılmış U-kanallı polad layihə yükləmə tələblərinə uyğun olaraq mövcuddur. U formalı profil fotovoltaik dəstək strukturları üçün yaxşı əyilmə və burulma müqavimətini təmin edir.

Yük tutumu

Quruluş güclü külək, güclü qar və digər ekoloji yüklər üçün hazırlana bilər. Təqdim olunan məlumatlar, müəyyən şərtlərdə 1,5 tona qədər bir sütunlu yükləmə qabiliyyətini göstərir.

Temperatur Aralığı

Təchiz edilən əməliyyat diapazonu təxminən -40°C ilə 120°C arasındadır. Faktiki struktur dizaynı yerli temperatur, külək, qar, təməl və quraşdırma şərtlərini nəzərə almalıdır.

Tənzimlənən Quraşdırma

Tilt Tənzimlənməsi

Sistem 10°-dən 60°-ə qədər çoxsaylı əyilmə mövqelərini dəstəkləyir, bu da montaj bucağını layihənin yerinə və günəş şəraitinə uyğun olaraq tənzimləməyə imkan verir. Təchiz edilmiş layihə məlumatları göstərir ki, optimallaşdırılmış bucaqlar sahənin şəraitindən asılı olaraq illik istehsalı 5%-8% artıra bilər.

Modul Uyğunluğu

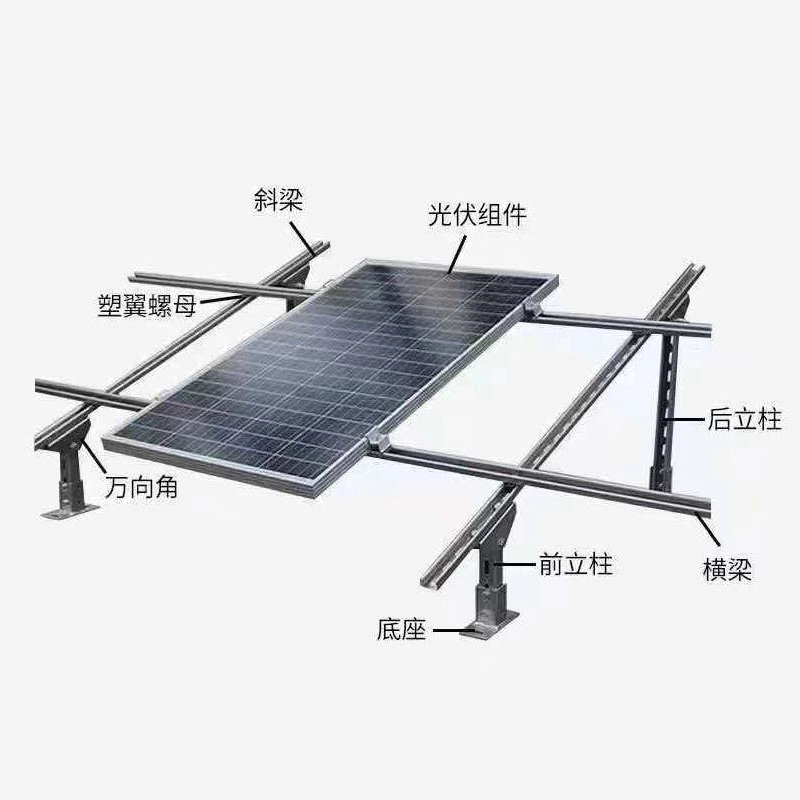

U-kanallı sürüşmə strukturu müxtəlif fotovoltaik modul planlarını dəstəkləyir və həm monofasial, həm də ikiüzlü modullarla istifadə edilə bilər. Quraşdırma zamanı modul məsafəsi və montaj mövqeləri tənzimlənə bilər.

Ərazi uyğunlaşması

Modul quruluş düz torpaq, maili ərazi, kənd təsərrüfatı PV, balıqçılıq PV və müxtəlif hündürlük və ya təməl şəraiti olan digər əraziləri yerləşdirə bilər.

Quraşdırma üsulu

Bolt montajı

İsti Daldırma Sinklənmiş U-Kanallı Polad Dəstək mötərizəsi boltla birləşdirilmiş quraşdırma üçün standartlaşdırılmış deliklərdən və paslanmayan poladdan bərkidicilərdən istifadə edir. Bu, yerində qaynaq işlərini azaldır və montajı asanlaşdırır.

Müvafiq layihə şəraitində standartlaşdırılmış quraşdırma metodu tikinti müddətini 30%-dən çox qısalda bilər.

Zavod öncəsi emal

ZHONGTIAN, daşınmadan əvvəl kəsmə, yumruqlama, əyilmə və seçilmiş əvvəlcədən montaj əməliyyatlarını tamamlaya bilər. Bu, yerində istehsalı azaltmağa və quraşdırmanın səmərəliliyini artırmağa kömək edir.

Layihə Tətbiqləri

Yerə quraşdırılmış PV

Tək sütunlu və iki sütunlu konfiqurasiyalar modulun ölçüsünə, təməl aralığına, külək yükünə və qar yükünə görə seçilə bilər.

Kənd təsərrüfatı və balıqçılıq PV

Yüksək strukturlar struktur sabitliyini qoruyarkən kənd təsərrüfatı fəaliyyətləri və ya su əsaslı fotovoltaik layihələr üçün tələb olunan boşluqları təmin edə bilər.

Dam üstü və Carport PV

Yüngül dam örtüyü konstruksiyaları və inteqrasiya olunmuş günəş karopka konfiqurasiyaları dam şəraitinə, dayanacaq planlarına, modul ölçülərinə və struktur tələblərinə uyğun olaraq fərdiləşdirilə bilər.

Həyat dövrü dəyəri

Aşağı Baxım

İsti daldırma sinkləmə əsas soyuq sinklənmiş konstruksiyalarla müqayisədə müntəzəm pas təmizləmə və yenidən rəngləmə ehtiyacını azaldır. Bu, böyük günəş layihələri üçün uzunmüddətli təmir işlərini azalda bilər.

Uzunmüddətli xərc

İlkin satınalma dəyəri sadə soyuq sinklənmiş məhsullardan yüksək ola bilsə də, tədarük edilən məsrəflərin qiymətləndirilməsi göstərir ki, aşağı texniki xidmət və dəyişdirmə tələbləri səbəbindən müvafiq şərtlər daxilində həyat dövrü xərcləri 30%-dən çox azaldıla bilər.

İnteqrasiya edilmiş satınalma

Komponentləri tamamlayın

ZHONGTIAN inteqrasiya olunmuş satınalma paketi kimi U kanallı polad, C kanallı polad, torpaq yığınları, sıxaclar, təzyiq blokları və paslanmayan poladdan bərkidicilər təmin edə bilər.

Layihə təchizatı

Birləşdirilmiş qaynaq, EPC podratçılara və fotovoltaik inteqratorlara təchizatçı koordinasiyasını, logistika, yoxlama və sifarişlərin idarə edilməsi işini azaltmağa kömək edir.

Xüsusi emal

Xüsusi Uzunluqlar

İsti Daldırma Sinklənmiş U-Kanallı Polad Dəstəyi layihə təsvirlərinə və quraşdırma tələblərinə uyğun olaraq fərdi uzunluqları dəstəkləyir.

Xüsusi deşiklər

Zavod zımbalama və yerləşdirmə xüsusi sıxaclar, mötərizələr, relslər və birləşmə komponentlərinə uyğunlaşdırıla bilər.

Əvvəlcədən Kəsilmiş Çatdırılma

Komponentlər layihə bölmələrinə uyğun olaraq əvvəlcədən kəsilə və qablaşdırıla bilər ki, bu da yerində kəsilməni azaldır və quraşdırmanı asanlaşdırır.

Tez-tez verilən suallar

Hansı polad növləri mövcuddur?

Q235B və Q355B isti yayılmış U-kanallı polad mövcuddur. Seçim layihənin yüklənməsindən və struktur hesablamalarından asılıdır.

Hansı sinklənmə standartı istifadə olunur?

Məhsul isti daldırma sinklənmiş polad məhsulları üçün GB/T 13912 tələblərinə uyğundur.

Sahil bölgələrində istifadə edilə bilərmi?

Bəli. Sinklənmiş örtük, örtük spesifikasiyası düzgün seçildikdə, sahil və rütubətli mühitlər də daxil olmaqla, açıq havada korroziyadan qorunmaq üçün uyğundur.

Bucaq diapazonu nədir?

Standart tənzimlənən diapazon son struktur konfiqurasiyadan asılı olaraq 10°-dən 60%-ə qədərdir.

Sahədə qaynaq tələb olunurmu?

Xeyr. Əsas struktur standartlaşdırılmış deşiklərdən və bolt birləşmələrindən istifadə edir, bu da yerində qaynaq ehtiyacını azaldır.

Xüsusi uzunluqlar təmin edilə bilərmi?

Bəli. ZHONGTIAN layihə tələblərinə uyğun olaraq fərdiləşdirilmiş uzunluqları, zımbalama, əyilmə, kəsmə və digər zavod emalını dəstəkləyir.
