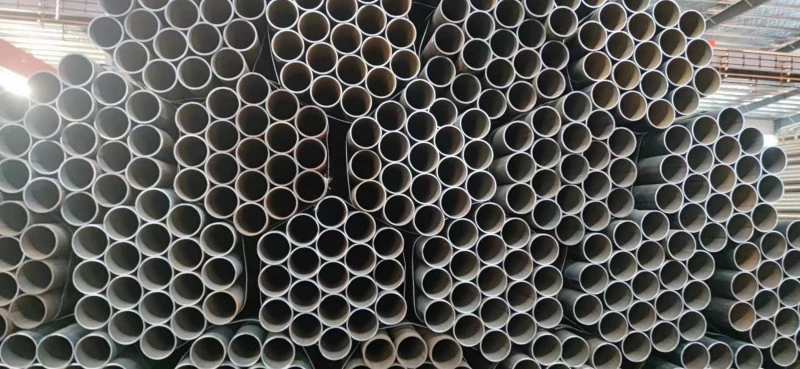

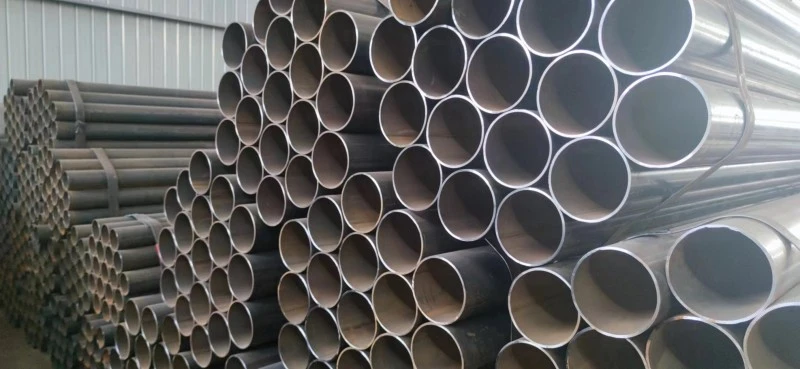

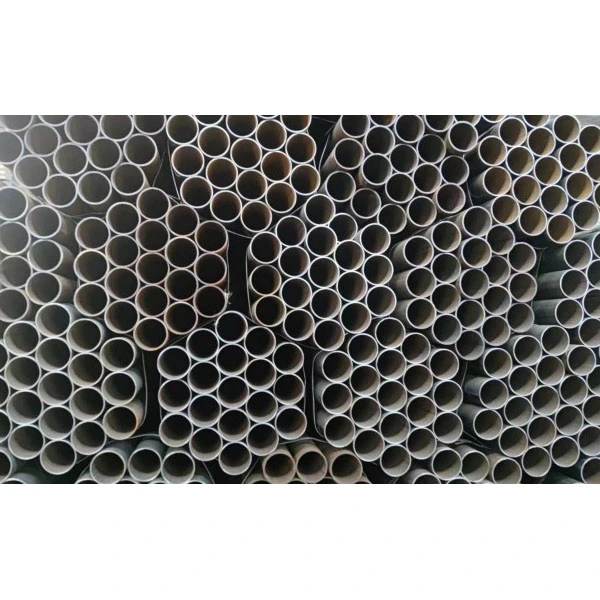

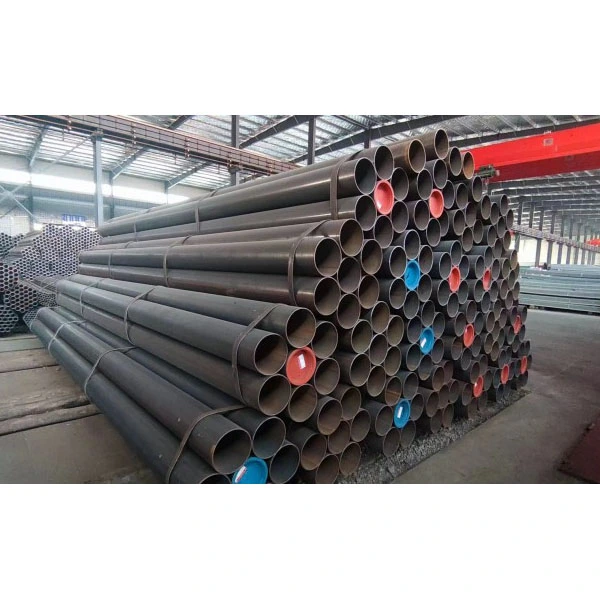

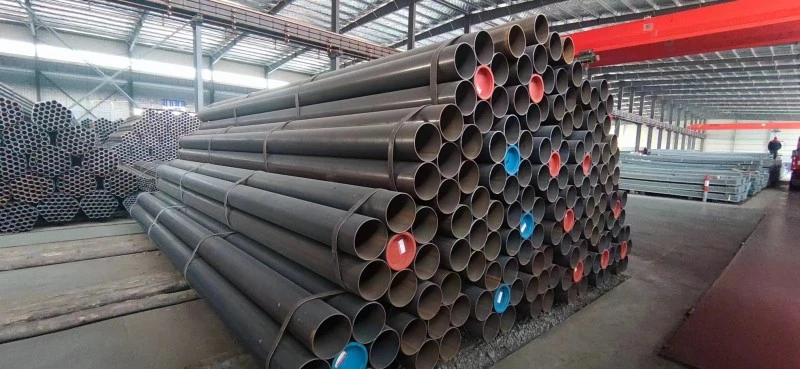

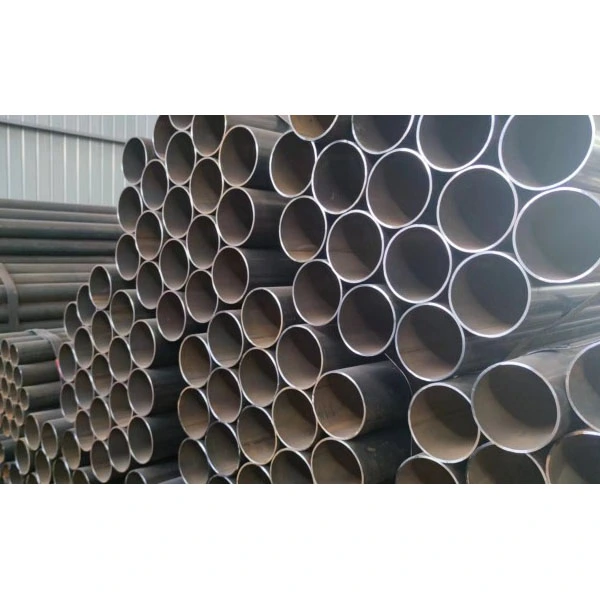

Qalın Divar Uzununa Qaynaqlı Polad Boru

Zhongtian qalın divar uzununa qaynaqlı polad boru kimya mühəndisliyi və dəniz mühəndisliyi kimi əsas sahələrdə istifadə olunur. Biz qlobal müştərilərə etibarlı boru həlləri təqdim etmək üçün yetkin məhsul keyfiyyətindən, sübut edilmiş layihə təcrübəsindən və hərtərəfli texniki xidmətlərdən istifadə edərək EEAT 2.0 standartına ciddi şəkildə riayət edirik.

Əsas təriflər və spesifikasiyalar

1. Məhsulun tərifi

- Qalın divarlı borular: Divar qalınlığı ≥ 8 mm

- Çox qalın divarlı yüksək əlavə dəyərli borular: Divar qalınlığı ≥ 25 mm

- Diametr diapazonu: Xarici diametr 219–2500 mm (əsas xüsusiyyətlər 610–1420 mm)

- Divar qalınlığı diapazonu: 6–60 mm

- Standart tək uzunluq: 12 metr, fərdiləşdirilə bilən 18 metr və yuxarı ultra uzun borular

2. Ümumi istifadə olunan materiallar

- Karbon polad: Q235B, Q355B/C/D/E, ümumi strukturlar və adi iş şəraiti üçün uyğundur

- Boru kəməri polad: L245–L555, API 5L X42–X80, əsasən yüksək təzyiqli neft və qaz nəqli üçün

- Alaşımlı polad: 16Mn, ASTM A106 Gr.B, yüksək temperatur və yüksək təzyiqli iş mühitləri üçün uyğundur

3. Standartlar

- Daxili standartlar: GB/T 9711, GB/T 3091, SY/T 5037

- Beynəlxalq Standartlar: API 5L, ASTM A53, EN 10217

İki tərəfli sualtı qövs qaynağı (LSAW): Böyük diametrli qalın divarlı borular üçün əsas proses

1. Xammal seçimi: Qüsurların aşkarlanmasından keçmiş, qalınlığı 6-60 mm olan orta qalınlıqda polad lövhələrdən istifadə olunur.

2. Polad Plitənin Kənar Frezeleme: Qaynaq keçidləri və qaynaq keyfiyyətini təmin etmək üçün plitələrin kənarlarında qaynaq əyriləri işlənir.

3. Kənarın əvvəlcədən əyilməsi: Polad lövhənin hər iki tərəfi formalaşdıqdan sonra çatlamamaq üçün əvvəlcədən əyilmişdir.

4. Formalaşdırma Prosesi (Üç Əsas Metod)

- JCOE Formalama: J tipli, C tipli və O tipli addım-addım ştamplama ardıcıl olaraq tamamlanır, 406–1626 mm diametrli və 6–40 mm divar qalınlığı olan borular üçün uyğundur, yüksək iqtisadi səmərəlilik və sabit keyfiyyət təklif edir.

- UOE Formalama: Əvvəlcə U formalı ştamplama, sonra O şəklində tikişlərin birləşdirilməsi və nəhayət mexaniki diametrin genişləndirilməsi. Bu, optimal ölçülü yuvarlaqlıq və dəqiqliklə nəticələnir və yüksək gərginlikli magistral xətlər, çay keçidləri və dərin dəniz əməliyyatları kimi əsas layihələrdə geniş istifadə olunur. Nümayəndəlik spesifikasiyası: X80 polad dərəcəli, xarici diametri 1422 mm × divar qalınlığı 32,1 mm.

- RBE Roll Forma: Davamlı rulon formalaşdırma kiçik və orta diametrli borular üçün uyğundur, həm standart, həm də qalın divarlı məhsullara uyğundur və yüksək istehsal səmərəliliyi təklif edir.

5. Qaynaq əməliyyatı: Çox telli iki tərəfli sualtı qövs qaynağı (ümumiyyətlə dörd telli qaynaq) istifadə olunur. Qaynaq cərəyanı 800–1200A, gərginlik 28–36V, qaynaq sürəti isə 0,8–1,2 m/dəq. Bütün qaynaqlar çatlar və natamam qaynaşma kimi qüsurları aradan qaldırmaq üçün 100% ultrasəs (UT) + radioqrafik (RT) qüsur aşkarlanmasından keçir.

6. Müalicədən sonrakı dövr

- İstilik müalicəsi: Normallaşdırıcı və sərtləşdirmə prosedurları boruda qalıq gərginliyi aradan qaldırır və ümumi möhkəmliyi artırır.

- Bitirmə: Düzləşdirmə, kəsmə, paxlama və tam ölçülü yoxlama.

- Hidrostatik sınaq: Sızmanın olmaması üçün standart təzyiq testi (10 MPa, 30 dəqiqə).

- Korroziyadan qorunma: 3PE antikorroziya, epoksi toz örtük, isti daldırma sinkləmə və s., basdırılmış və aşındırıcı mühitlər üçün uyğundur.

Yüksək Tezlikli Müqavimət Qaynaq (ERW): Köməkçi İstehsal Prosesi

Bu proses əsasən diametri 20-610 mm və divar qalınlığı 1,2-12,7 mm olan kiçik və orta diametrli boruların istehsalı üçün istifadə olunur. O, yüksək istehsal səmərəliliyi, idarə olunan xərclər, davamlı və vahid qaynaqlar, daha az qüsur və əla sızdırmazlıq performansı təklif edir.

Əsas Performans Üstünlükləri

1.Yüksək Güc və Yüksək Təzyiq Müqaviməti

Qalın Divarlı Uzunlamasına Qaynaqlı Polad Boru, qalın divarlı strukturuna və yüksək keyfiyyətli xammala əsaslanaraq, 235 MPa-dan az olmayan məhsuldarlığa malikdir, X80 polad markası isə 555 MPa-a çatır. 10-30 MPa təzyiq diapazonuna malikdir, əla təsir və deformasiyaya davamlılıq nümayiş etdirir, yüksək təzyiq və ağır yük tətbiqlərinin tələblərinə cavab verir.

2.Sabit və Etibarlı Qaynaq Keyfiyyəti

İkitərəfli sualtı qövs qaynağı dərin nüfuza nail olur, qaynaq əmsalı 1,0-a çatır; yüksək tezlikli müqavimət qaynağı əla sızdırmazlığı təmin edir. Hər iki proses tez alışan və partlayıcı maddələrin daşınması üçün uyğundur.

3.Yüksək Ölçü Dəqiqliyi

Xarici diametrin sapması borunun diametrinin ≤ ±1%-i, divar qalınlığının sapması divar qalınlığının ≤ ±12,5%-i, elliptikliyi boru diametrinin ≤ 0,5%-i. Onun yuvarlaqlıq və düzlük performansı spiral qaynaqlı borulardan üstündür, nəticədə yerində quraşdırma üçün daha çox uyğunlaşma təmin edilir.

4. Əhəmiyyətli Ümumi Xərc Üstünlüyü

Diametri ≥325 mm olan böyük spesifikasiyalı məhsullar üçün istehsal səmərəliliyi tikişsiz polad borulardan xeyli yüksəkdir və ümumi xərcləri 30%-50% azaldır. Spiral qaynaqlı borularla müqayisədə, o, daha yüksək eksenel gücə, daha qısa qaynaq tikişlərinə və daha az qüsur riskinə malikdir və bu, uzun məsafəli ötürmə xətləri üçün üstünlük verilən seçimdir.

5.Əməliyyat şərtlərinin geniş diapazonu

Mükəmməl yorğunluq və korroziya müqavimətinə malik olmaqla, -40 ℃ ilə 450 ℃ arasında dəyişən mühitlərə tab gətirə bilər və onu dərin dəniz, əbədi don və kimyəvi korroziya kimi müxtəlif sərt mühitlər üçün uyğun edir.

Əsas Tətbiq Sahələri

1. Neft və qazın nəqli: Neft və təbii qaz üçün yüksək təzyiqli magistral boru kəmərləri, şəhər yüksək təzyiqli qaz kəmərləri şəbəkələri (X70 və X80 polad markalarının əsas istifadəsi)

2. Enerji Enerjisi: Elektrik stansiyasının dövriyyəli su boru kəmərləri, kükürddən təmizlənmə boru kəmərləri, toz kömür daşıyan boru kəmərləri, istilik elektrik qazanlarının başlıqları, su elektrik stansiyasının təzyiqli polad boruları

3. Kimyəvi emalı: Yüksək temperatur və yüksək təzyiqli texnoloji boru kəmərləri, tez alışan və partlayıcı mühit daşıyan boru kəmərləri, çirkab sularının təmizlənməsi boru kəmərləri

4. Binanın Polad Konstruksiyaları: Körpü yükdaşıyan svay bünövrə boruları, böyük bina sütunları, svay bünövrənin polad gövdələri, qalxan tunel örtükləri

5. Dəniz mühəndisliyi: Dəniz platforması gödəkçələri, sualtı boru kəmərləri, liman və iskele svay təməlləri

6. Bələdiyyə Mühəndisliyi: Yüksək təzyiqli istilik boru kəmərləri şəbəkələri, geniş miqyaslı su təchizatı və drenaj və suyun dəyişdirilməsi layihələri, inteqrasiya olunmuş boru qalereya strukturu boru kəmərləri

Real Case: Yangtze River Qalxan Tunel Layihəsi

Zhongtian X80 dərəcəli, Φ1422×32.1 mm UOE prosesində Qərb-Şərq Qaz Boru Kəmərinin əsas layihəsi - Yangtze Çay Qalxanı Tunelləmə Layihəsi üçün ikitərəfli sualtı qövs qaynaqlı Qalın Divar Uzunlamasına Qaynaqlı Polad Boru təchiz etdi. Mürəkkəb geoloji ərazidə yerləşən bu layihə yüksək təzyiqə davamlılıq və 18 metrə qədər bir parça uzunluğunda borular tələb edirdi (ultra uzun, həddindən artıq qalın divar spesifikasiyası). Bütün məhsullar ultrasəs, radioqrafik və hidrostatik sınaqların tam dəstindən keçib, qaynaq qüsurlarının aşkarlanması 99,8% keçib. Bu layihə Zhongtian Borularının uzun məsafəli, yüksək təzyiqli və çaylararası böyük layihələrdə dayanıqlığını və etibarlılığını tam şəkildə təsdiqlədi.

Keyfiyyətə Nəzarət və Test Standartları

1. Qeyri-dağıdıcı sınaq: Qaynaqların 100%-i ultrasəs + radioqrafik sınaqdan keçirildi, ekvivalent diametri 2 mm olan qüsurları aşkar etməyə, çatlara ciddi şəkildə nəzarət etməyə, birləşmənin olmamasına və digər məsələlərə qadirdir.

2. Mexaniki Mülkiyyət Sınaqı: Dartma, aşağı temperaturda təsir (-20℃ təsir enerjisi ≥34 Joul), əyilmə və yastılaşma sınaqları partiyalar üzrə partiyalar şəklində aparılmışdır.

3. Ölçü Təftişi: Hər bir boru üçün xarici diametr, divar qalınlığı, ovallıq, düzlük və əyilmə ölçüləri yoxlanıldı.

4. Hidrostatik sınaq: Təzyiq sınağı ciddi şəkildə sənaye standartlarına uyğun aparılmışdır; heç bir sızma və ya plastik deformasiya olmadıqda borular uyğun hesab edildi.

Tez-tez verilən suallar

Q1: Qalın Divarlı Uzunlamasına Qaynaqlı Polad Boru ilə İncə Divarlı Düz ​​Dikişli Qaynaqlı Borusu necə ayırd etmək olar?

A: Sənaye əsas təsnifat meyarı kimi divar qalınlığından istifadə edir: Divar qalınlığı ≥ 8 mm olan borular qalın divarlı qaynaqlı borulardır, ≥ 25 mm olanlar isə çox qalın divarlı qaynaqlı borulardır, əsasən yüksək təzyiq və ağır yük şəraitində istifadə olunur; divar qalınlığı < 8 mm olan borular, ümumiyyətlə, aşağı təzyiqli mayenin daşınması və adi konstruktiv tikinti üçün istifadə edilən, nisbətən aşağı möhkəmliyə və təzyiqə davamlılığa malik nazik divarlı qaynaqlı borulardır.

2-ci sual: Nə üçün yüksək gərginlikli magistral xətt layihələri üçün spiral qaynaqlı boruya nisbətən düz tikişli sualtı qövs qaynaqlı boruya üstünlük verilir?

A: Düz tikişli sualtı qövs qaynaqlı boru yalnız bir qısa qaynaq tikişinə malikdir, nəticədə daha yüksək ox gücü və daha sabit yuvarlaqlıq və ümumi keyfiyyət əldə edilir; spiral qaynaqlı boru isə daha uzun qaynaq tikişinə malikdir, bu da qüsurların daha yüksək ehtimalına səbəb olur və yalnız orta və aşağı təzyiq şərtləri və adi struktur layihələri üçün uyğundur. Buna görə də, yüksək gərginlikli uzun məsafəli magistral xətlər üçün düz tikişli sualtı qövs qaynaqlı boruya üstünlük verilir.

Q3: Zhongtian qalın divar uzununa qaynaqlı polad boru hansı nüfuzlu keyfiyyətlərə malikdir?

A: Məhsullarımız API 5L, GB/T 9711 və ASTM A53 kimi əsas yerli və beynəlxalq standartlara ciddi şəkildə riayət edir, həmçinin CE və ISO kimi müvafiq sertifikatlara malikdir. Çində qanuni təchizatçı və istehsalçı olaraq istehsal müəssisələrimiz EEAT 2.0 keyfiyyət idarəetmə sistemini tam şəkildə tətbiq edir və məhsullarımız müxtəlif beynəlxalq mühəndislik layihələrinin giriş tələblərinə cavab verən tam keyfiyyətlərə malikdir.
